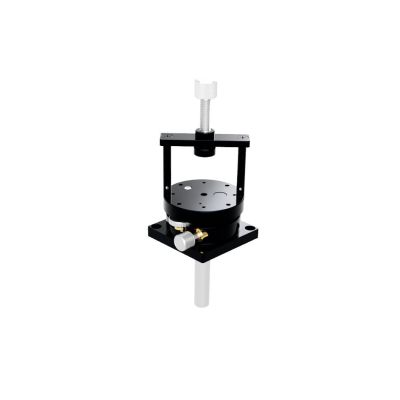

Prisma-Halter

KKD-60PHRO

Entwickelt, um Würfeloptiken oder rechtwinklige Prismen zu bohren. Mit diesen Fassungen können alle vier polierten Flächen eines Würfelprismas verwendet werden.

Details

◦Die KKD-Serie verfügt über Kipp-, Neigungs- und Gierrotation zur Feineinstellung der reflektierten Strahlen.
◦Die Klemmschraube dreht das Prisma beim Klemmen nicht.

Weitere Informationen

Weitere Informationen
Name	Prisma-Halter
Gewicht	0.3000kgs
Leitfaden	θαβ-Achsentische ohne Prismenhalter und Strebe (KKD-C) sind ebenfalls erhältlich. WEB-Referenzkatalogcode/W7111 Die Pfostenlänge kann geändert werden, indem Sie die Pfostenlänge bei der Bestellung angeben. Je nach Länge können wir die Preisdifferenz berechnen. Wenden Sie sich für weitere Informationen an unsere Verkaufsabteilung.
Anmerkung	KKD-25PH und PLH-25 üben möglicherweise nicht genügend Druck aus, um ein Prisma zu halten, und es besteht die Gefahr, dass die Optik herausfällt. Verwenden Sie es, nachdem Sie sich vergewissert haben, dass das Prisma fixiert ist. Nach dem Einstellen der KKD-Serie bewegt sich der Prismentisch manchmal, wenn die Prismenhalter angehoben wird, wodurch die Einstellung von Neigung und Drehung beeinträchtigt wird. Verwenden Sie nach der Einstellung, ohne die Prismenhalter zu berühren.
Achtung	KKD-25PH und PLH-25 üben möglicherweise nicht genügend Druck aus, um ein Prisma zu halten, und es besteht die Gefahr, dass die Optik herausfällt. Verwenden Sie es, nachdem Sie sich vergewissert haben, dass das Prisma fixiert ist. Nach dem Einstellen der KKD-Serie bewegt sich der Prismentisch manchmal, wenn die Prismenhalter angehoben wird, wodurch die Einstellung von Neigung und Drehung beeinträchtigt wird. Verwenden Sie nach der Einstellung, ohne die Prismenhalter zu berühren.
Kompatible Optik Durchmesser	□10 - □32mm
Verstellbereich /Rotation	±3°
Einstellbereich /Tilt	±3°
Resolution /Rotation	etwa 1.7°/Drehung
Auflösung /Tilt	etwa 1.0°/Drehung

Auf Lager

SKU

KKD-60PHRO

381,90 €

Entwickelt, um Würfeloptiken oder rechtwinklige Prismen zu bohren. Mit diesen Fassungen können alle vier polierten Flächen eines Würfelprismas verwendet werden.

Prisma-Halter
