X軸ピエゾアシストステージ

TADC-1PA

X軸ピエゾアシストステージ
在庫あり
SKU
TADC-1PA

開始 ¥67,500.00

手動ステージ本体にピエゾアシスト機構を追加することで20nm以下の微動調整を行うことができるX軸ステージです。高分解能での位置調整が必要な手動ステージユニットやシステムに最適です。 ステージサイズ25x25、40x40、60x60mmをラインナップしています。
custom product
Customize product
フィルタ
Enabled filters :
Remove all filters

注意 ▶ステージを設置する際には、マイクロあてに衝撃を与えないようにご注意ください。ピエゾアシスト機構が破損する恐れがあります。
▶ピエゾアシスト専用コントローラ(PASC)の電源をOFFにすると、ピエゾアシストの位置調整が変化し、微動調整分の位置ズレが発生します。

Guide ▶微動機構の調整には、ピエゾアシスト専用コントローラ(PASC)をご使用ください。ピエゾアシストステージには、ピエゾアシストコントローラ専用接続ケーブル(2m)が付属しています。

名前 Stage Size Travel Mounting Thread 出荷 価格 カートに追加
i
X軸ピエゾアシストステージ
TADC-251SRPA
25×25mm ±3mm M2
in stock
¥67,500.00
テーブル面サイズ 25×25mm
粗動移動量 ±3mm
微動移動量 25µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 39.2N(4.0kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 2.0N・m
許容モーメント荷重/ローリング 1.9N・m
許容モーメント荷重/ヨーイング 1.9N・m
モーメント剛性/ピッチング 2.5″/N・cm
モーメント剛性/ローリング 2.0″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.07kg
i
X軸ピエゾアシストステージ
TADC-601SPA
60×60mm ±6.5mm M4
2-6 weeks
¥70,000.00
テーブル面サイズ 60×60mm
粗動移動量 ±6.5mm
微動移動量 30µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 49N(5kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 4.9N・m
許容モーメント荷重/ローリング 4.9N・m
許容モーメント荷重/ヨーイング 4.9N・m
モーメント剛性/ピッチング 0.3″/N・cm
モーメント剛性/ローリング 0.25″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.25kg
i
65X65mm Piezo-Assist X-Axis Stage, +/-12.5mm, M6 Threads
TADC-651S25-M6PA
65×65mm ±12.5mm M6
in stock
¥71,500.00
i
65X65mm Piezo-Assist X-Axis Stage, +/-12.5mm, 1/4-20 Threads, Right-handed
TADC-651SR25UUPA
65×65mm ±12.5mm 1/4-20UNC
in stock
¥71,500.00
i
X軸ピエゾアシストステージ
TADC-401SPA
40×40mm ±6.5mm M3
in stock
¥68,000.00
テーブル面サイズ 40×40mm
粗動移動量 ±6.5mm
微動移動量 30µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 49N(5kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 2.5N・m
許容モーメント荷重/ローリング 3N・m
許容モーメント荷重/ヨーイング 2.5N・m
モーメント剛性/ピッチング 0.66″/N・cm
モーメント剛性/ローリング 0.36″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.16kg
i
X軸ピエゾアシストステージ
TADC-601SRPA
60×60mm ±6.5mm M4
in stock
¥70,000.00
テーブル面サイズ 60×60mm
粗動移動量 ±6.5mm
微動移動量 30µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 49N(5kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 4.9N・m
許容モーメント荷重/ローリング 4.9N・m
許容モーメント荷重/ヨーイング 4.9N・m
モーメント剛性/ピッチング 0.3″/N・cm
モーメント剛性/ローリング 0.25″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.25kg
i
65X65mm Piezo-Assist X-Axis Stage, +/-12.5mm, 1/4-20 Threads
TADC-651S25UUPA
65×65mm ±12.5mm 1/4-20UNC
in stock
¥71,500.00
i
X軸ピエゾアシストステージ
TADC-401SRPA
40×40mm ±6.5mm M3
in stock
¥68,000.00
テーブル面サイズ 40×40mm
粗動移動量 ±6.5mm
微動移動量 30µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 49N(5kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 2.5N・m
許容モーメント荷重/ローリング 3N・m
許容モーメント荷重/ヨーイング 2.5N・m
モーメント剛性/ピッチング 0.66″/N・cm
モーメント剛性/ローリング 0.36″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.16kg
i
X軸ピエゾアシストステージ

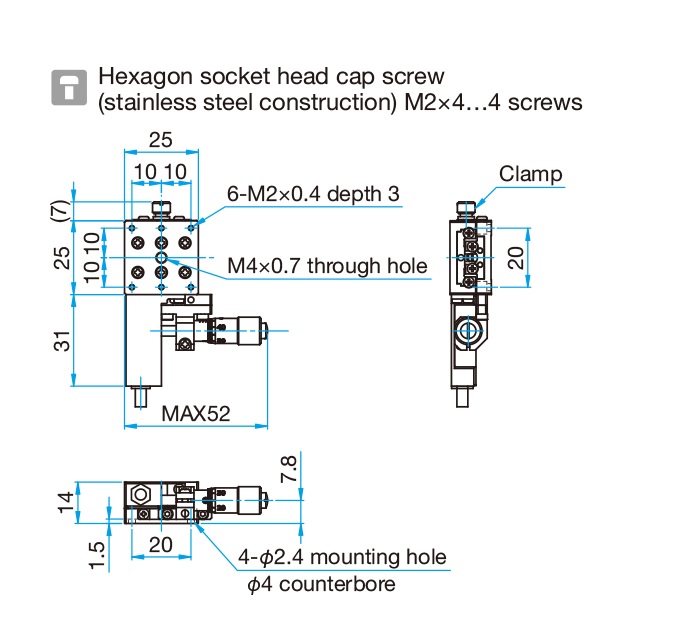

TADC-251SPA
25×25mm ±3mm M2
in stock
¥67,500.00
テーブル面サイズ 25×25mm
粗動移動量 ±3mm
微動移動量 25µm以上
マイクロ操作位置 サイド
移動量/1回転 0.5mm
マイクロメータ最小読取 0.01mm
微動最小分解能 20nm以下
移動ガイド ボールガイド
主要材質 アルミ
表面処理 黒アルマイト
耐荷重 39.2N(4.0kgf)
移動精度/真直度 3μm
許容モーメント荷重/ピッチング 2.0N・m
許容モーメント荷重/ローリング 1.9N・m
許容モーメント荷重/ヨーイング 1.9N・m
モーメント剛性/ピッチング 2.5″/N・cm
モーメント剛性/ローリング 2.0″/N・cm
平行度 30μm
移動平行度 10μm
質量 0.07kg
i
65X65mm Piezo-Assist X-Axis Stage, +/-12.5mm, M6 Threads, Right-handed
TADC-651SR25-M6PA
65×65mm ±12.5mm M6
in stock
¥71,500.00

質問をするにはログインをする必要があります。

◦ピエゾアシストステージ専用コントローラは設定は不要、手軽に微動調整をすることができます。ダイヤル式ノブの微動調整は、マイクロメータヘッドとの併用でも抵抗なく使用することができます。
