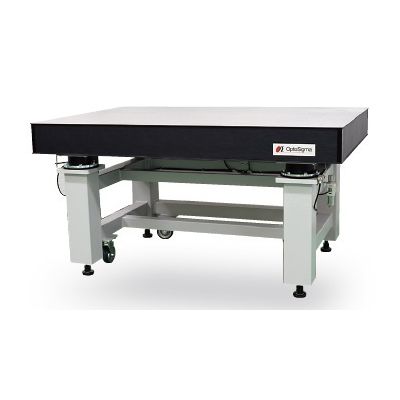

大型防振台(水平レベル自動型)
HOA-2210-200LA
垂直防振を「精密空気ばね」方式で行っている標準的な大型防振台です。
◦搭載する機器や装置に伝導する振動を素早く減衰する防振台で、振動の影響を嫌う機器や装置の搭載台として不可欠です。
◦定盤はハニカムコア形状で材質がアルミ製のため、軽量で剛性に優れています。
◦定盤上面は着磁性ステンレス鋼鈑で、全面にタップ穴(M6 25×25mmマトリクス)加工を施しているため、マグネットタイプとネジ止めタイプの装置や機器のどちらでも構築できます。
◦手動型は、作業者が無理なくハンドエアーポンプを使用しエアー供給できるサイズのみご用意しています。
◦定盤はハニカムコア形状で材質がアルミ製のため、軽量で剛性に優れています。
◦定盤上面は着磁性ステンレス鋼鈑で、全面にタップ穴(M6 25×25mmマトリクス)加工を施しているため、マグネットタイプとネジ止めタイプの装置や機器のどちらでも構築できます。
◦手動型は、作業者が無理なくハンドエアーポンプを使用しエアー供給できるサイズのみご用意しています。
名前 | 大型防振台(水平レベル自動型) |
---|---|
質量 | 362.0000kgs |
Guide |
▶カタログ掲載以外のサイズに関しても製作可能です。営業までお問合せください。 ▶エアー源が無い場所へ設置する場合、室内で使用できる静音タイプのサイレントコンプレッサー(PC-10H-S)をご用意しております。(WEB参照/カタログコードW6003) |
Attention |
▶極端な偏荷重、異常に重心位置の高い装置や機器などを搭載した状態で使用すると、正常に機能しない場合があります。 ▶重量物のため、搬入費は別途お見積となります。搬入経路・設置環境お問合せシートをご利用ください。(WEB参照/カタログコードW6001) ▶使用用途または搭載荷重の確認や不明な点につきましては、「空気ばね式防振台機種選定チェックシート」をご利用ください。(WEB参照/カタログコードW6002) |
Image Label | Large Vibration Isolation Systems with Aluminum Honeycomb Top (Automatic Vertical Leveling) |
A x B | 2200mm x 1000mm |
H | 800mm |
T | 200mm |
タイプ | 水平レベル自動型 HOA-LA |
A×B | 2,200×1,000mm |
H | 800mm |
T | 200mm |
搭載可能重量 | 2,942N(約300kgf) |
質量 | 415kg |
納期の目安 | 問 |
固有振動数 (垂直方向) | 約1.5~1.75Hz |
防振方法 (垂直方向) | 精密空気ばね |
制御方法 (垂直方向) | オリフィスによるエアーダンピング |
定盤内ハニカム材質 | アルミ |
定盤材質 (上面板) | 着磁性ステンレス鋼板 厚さ5mm |
定盤材質 (側面) | 合板に黒色ビニールレザー貼り |
定盤材質 (下面板) | 普通鋼板(熱間圧延鋼板) 厚さ4.5mm |
定盤上面 |
全面タップ穴M6 25×25mmマトリクス (端面全周25mm残し) |
定盤上面仕上げ | 無塗装(梨地仕上げ) |
特徴 | ・オートレベルセンサを装備しているので、搭載機器の偏荷重等によって搭載盤の水平バランスが崩れた場合、自動的に設定レベルまで復帰します。 |
エアー供給 |
空気源による自動供給 (エアーコンプレッサー、工場エアー等) |
エアー供給空気圧 | 0.3~0.7MPa(約3~7kgf/cm2) |
水平維持 | オートレベルセンサ3個による自動調整 |
付属品 |
オートレベルセンサ レギュレーター エアーフィルター エアーチューブ(5m) 1本 |
※1MPa≒10.197kgf/cm<sup>2</sup> | |
架台 | 有 |
在庫あり
SKU
HOA-2210-200LA
¥872,000.00
垂直防振を「精密空気ばね」方式で行っている標準的な大型防振台です。
