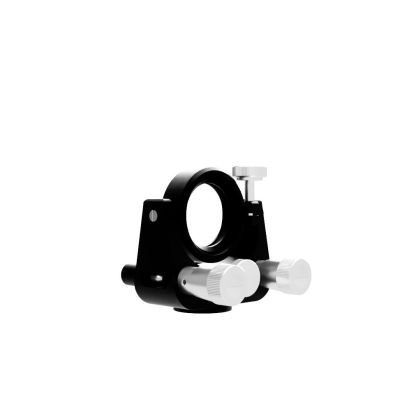

ジンバル式ビームスプリッターホルダー
BHAN-30M-EE
×
45度入射の透過ビームがミラー枠の端で欠けないように、ミラー枠形状を改良したジンバル式ミラーホルダーです。
反射ビーム径とほとんど同じ程度の透過ビーム径を得ることができます。
ビームの分岐光学系やマイケルソン干渉計などに使用できます。
反射ビーム径とほとんど同じ程度の透過ビーム径を得ることができます。
ビームの分岐光学系やマイケルソン干渉計などに使用できます。
◦ミラー枠以外の基本機能はMHANと変わりません。
| 名前 | ジンバル式ビームスプリッターホルダー |
|---|---|
| 質量 | 0.2500kgs |
| Guide | ▶ロッドはRO-20-60（外径φ20mm長さ60mm）が接続されていますが、ロッドを他のサイズに交換することが可能です。但し、ロッドの取り外し/組み付けには、バイス（万力）やプライヤーなどの道具が必要になります。ご購入の際にロッドの長さを指定いただければ、ロッドを交換して納品いたします。長さによっては差額料金が発生しますので、営業までお問合せください。 |
| Attention |
▶ミラー枠には樹脂リング（デルリン製）は付属されません。ネジリングを締めたときに素子にガタツキがある場合や、素子に傷が付くことを避けたい場合は営業までご相談ください。 ▶BHANのネジリングは特殊なタイプのネジリングを使っています。もし、ネジリングを紛失した場合は営業までご相談ください。 ▶ウェッジ付きのビームスプリッターを使用する場合、素子とホルダー枠の間にすき間ができ、ガタツキが生じる場合があります。素子をしっかり固定したい場合は側面3点指示固定のキネマティックミラーホルダー(MHG-NL)をお薦めいたします。 WEB参照/カタログコードW4001 |
| Image Label | Gimballed Beamsplitter Holder M4 Micrometer Adjust for 30mm Optic |
| Diameter | 30mm |
| 適応素子サイズ | φ30mm |
| 適応素子厚さ | 3～5mm |
| 移動量 あおり | ±4° |
| 移動量 回転 | ±4° |
| 分解能 あおり | 約0.54°/回転 |
| 分解能 回転 | 約0.68°/回転 |
| 質量 | 0.25kg |
| 納期の目安 | 1 |
| 主要材質 | アルミ |
| 表面処理 | 黒アルマイト |
| タイプ | ジンバル |
在庫あり
SKU
BHAN-30M-EE
￥26,000.00
