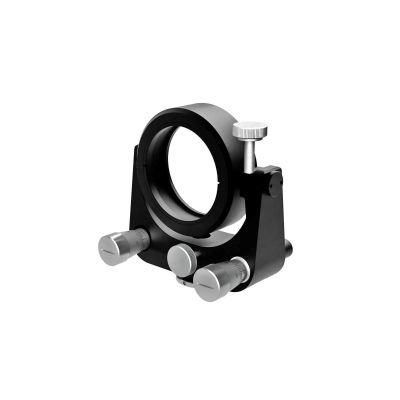

Kardanische Spiegelhalter metrisch für 50,8mm Optik mit Mikrometer

MHAN-50.8M-EE

3d-simple-product
Kardanisch aufgehängte Spiegelhalter zum beliebigen Einstellen des Spiegelwinkels, wobei die Reflexionsfläche auf das Rotationszentrum ausgerichtet ist. Nützlich, um den Laserstrahlpfad zu manipulieren oder die Richtung des reflektierten Strahls zu ändern.



Weitere Informationen
Name Kardanische Spiegelhalter metrisch für 50,8mm Optik mit Mikrometer
Gewicht 0.5500kgs
Leitfaden
  • Der Pfosten RO-20-60 (Durchmesser φ20 mm, Länge 60 mm) ist im Lieferumfang enthalten, kann aber durch andere Größen ersetzt werden. Zum Entfernen des Pfostens sind Spezialwerkzeuge erforderlich. Pfosten unterschiedlicher Größe können zum Zeitpunkt des Kaufs angegeben werden.
  • Eine vertikale kardanische Spiegelhalter (BSHL) ermöglicht die Anpassung der Schwachlichtachse ist erhältlich, siehe (WEB-Referenzkatalogcode/W4012).< /li>
  • Hochstabiler kinematischer Spiegelhalter (MHG-NL) für Schwachlichtachse ist erhältlich. (WEB-Referenzkatalogcode/W4001)
  • Hochpräzise Einstellung mit Mikrometerkopf-Spiegelhalter (MHAN-DM) ist verfügbar. (WEB-Referenzkatalogcode/W4010).
Anmerkung
  • Bei Verwendung des Strahlteilers bei 45 Grad kann das durchgelassene Licht durch den Rahmen des Spiegelhalters blockiert werden. Um diese Situation zu vermeiden, verwenden Sie MHG (WEB Reference Catalog Code/W4001) oder MHAN (WEB Reference Catalog Code/4010).
Achtung
  • Bei Verwendung des Strahlteilers bei 45 Grad kann das durchgelassene Licht durch den Rahmen des Spiegelhalters blockiert werden. Um diese Situation zu vermeiden, verwenden Sie MHG (WEB Reference Catalog Code/W4001) oder MHAN (WEB Reference Catalog Code/4010).
Image Label Gimballed Mirror Holder Metric for 50.8mm Optic with Micrometer
Durchmesser 50.8mm
Kompatible Optik Durchmesser φ50.8mm
Dicke der kompatiblen Optik 3 - 11mm
Fein-Einstellbereich /Tilt ±4°
Fein-Verstellbereich /Rotation ±4°
Auflösung /Tilt etwa 0.35°/Drehung
Resolution /Rotation etwa 0.48°/Drehung
Auf Lager
SKU
MHAN-50.8M-EE
254,60 €

Delivery in : 6-12 weeks

Kardanisch aufgehängte Spiegelhalter zum beliebigen Einstellen des Spiegelwinkels, wobei die Reflexionsfläche auf das Rotationszentrum ausgerichtet ist. Nützlich, um den Laserstrahlpfad zu manipulieren oder die Richtung des reflektierten Strahls zu ändern.
