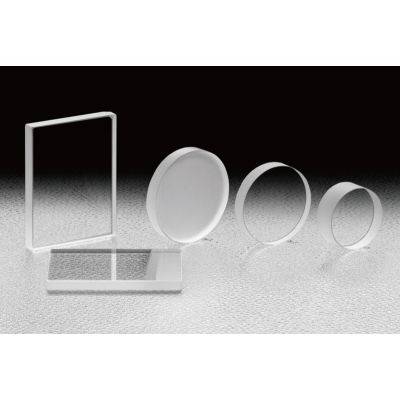

Optical Parallel BK7 15mm λ/20

OPB-15C03-20-2

Optical Parallels sind beidseitig polierte Präzisionssubstrate mit hervorragender Oberflächenqualität und Oberflächenebenheit. Diese Substrate können mit Dünnfilmbeschichtungen verwendet werden, um kundenspezifische Fenster und Strahlteiler herzustellen.

Details

◦Die Optical Parallels sind in BK7 für den sichtbaren und infraroten Wellenlängenbereich erhältlich.
◦Die hohe Genauigkeit der Substratparallelen ändert den Winkel des übertragenen Strahls nicht, wenn Sie ihn parallel zum Substrat senkrecht zum Strahlengang des Lasers einführen.
◦Das hochpräzise Substrat kann auch anstelle einer Newton-Testplatte verwendet werden.

Weitere Informationen

Weitere Informationen
Name	Optical Parallel BK7 15mm λ/20
Gewicht	0.0050kgs
Standardbeschichtungen verfügbar	Ja
Leitfaden	Es sind auch Keilsubstrate (WSB/WSSQ/WSSQK) erhältlich, die den Einfluss von Rückreflexionen verhindern können. WEB-Referenzkatalogcode/W3141 Wir bieten auch die Herstellung der Substrate mit Beschichtung nach Ihren spezifischen Spezifikationen an, wenden Sie sich mit Ihrer Anfrage an unseren Vertrieb.
Achtung	Transmissionsverluste aufgrund von Reflexion an der Vorder- und Rückseite des Parallel-Flachsubstrats können durch Beschichten der Oberflächen minimiert werden. Wenden Sie sich an unseren Vertrieb, um für Ihre Anwendung geeignete Antireflexbeschichtungen zu erhalten. Ein Datenblatt zur Genauigkeitsgarantie der Oberflächenebenheit liegt dem Produkt nicht bei. Wenn Sie ein Garantieblatt der Planheitsdaten benötigen, wenden Sie sich bitte an unseren Vertrieb für ein Angebot.
Durchmesser φD	15mm
Material	BK7
Freie Apertur	90% des Durchmessers
Durchmesser φD	φ15mm
Dicke t	3mm
Oberflächenebenheit	λ/20
Parallelität	＜00′02″

Auf Lager

SKU

OPB-15C03-20-2

87,10 €

Optical Parallel BK7 15mm λ/20
