Plaque d'onde à entrefer 25,4 mm (1 pouce) de diamètre Longueur d'onde 343 nm λ/2
WPQG-25.4C-3430-2M
Les plaques de retard à deux pièces espacées par de l'air sont adaptées à une utilisation avec des lasers haute énergie (aucun contact optique ne se produit).Pour les lasers Nd-YAG et les lasers Yb, il existe une gamme de produits allant du fondamental à la 4ème harmonique.
◦Ces produits utilisent la biréfringence du quartz et donnent une différence de phase de λ/4 (π/2, 90°) ou λ/2 (π, 180°) aux faisceaux d'entrée.
Les retardateurs ◦λ/4 convertissent la polarisation linéaire en polarisation circulaire et la polarisation circulaire en linéaire. Les retardateurs λ/2 convertissent arbitrairement la direction de polarisation.

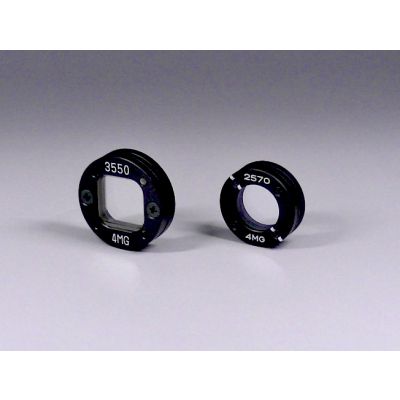

◦Les plaques d'onde de type espacées d'air sont des plaques de retard d'ordre zéro (premier ordre) (plaques de phase) qui sont assemblées à partir de paires de plaques de quartz cristallin et montées sur des cadres en aluminium.
◦ Des plaques d'onde de type à espacement d'air sur mesure pour d'autres longueurs d'onde (248 nm, 257 nm, 308 nm, etc.) sont également disponibles.
Les retardateurs ◦λ/4 convertissent la polarisation linéaire en polarisation circulaire et la polarisation circulaire en linéaire. Les retardateurs λ/2 convertissent arbitrairement la direction de polarisation.
◦Les plaques d'onde de type espacées d'air sont des plaques de retard d'ordre zéro (premier ordre) (plaques de phase) qui sont assemblées à partir de paires de plaques de quartz cristallin et montées sur des cadres en aluminium.
◦ Des plaques d'onde de type à espacement d'air sur mesure pour d'autres longueurs d'onde (248 nm, 257 nm, 308 nm, etc.) sont également disponibles.
| Nom | Plaque d'onde à entrefer 25,4 mm (1 pouce) de diamètre Longueur d'onde 343 nm λ/2 |
|---|---|
| Poids | 0.0149kgs |
| Standard Coatings Available | Non |
| Guide |
|
| Remark | - |
| Attention |
|
| Diameter | 25.4mm |
| Image Label | Air Gap Waveplate 25.4mm (1 inch) Diameter Wavelength 343nm λ/2 |
| Matériau | Quartz cristallin |
| Matériau du cadre | Aluminium (Finition ; Anodisé noir) |
| Planéité de surface | λ/10 |
| Déviation angulaire du faisceau | <5″ |
| tolérance de retard |
<λ/50 (λ＜400nm) λ/100〜λ/200 (400nm＜λ＜700nm) < br>λ/200〜λ/500 (700nm＜λ) |
| Transmittance | ＞98% |
| type | λ/2 |
| Diamètre | φ25.4mm |
| Plage de longueurs d'onde | 343nm |
| Ouverture claire | φ15mm |
| Retard théorique | 171.5nm |
| Seuil de dommage laser<sup>*</sup> | 4J/cm 2 |
| Disponibilité | Veuillez contacter |
En stock
SKU
WPQG-25.4C-3430-2M
918,10 €
Customize product
Les plaques de retard à deux pièces espacées par de l'air sont adaptées à une utilisation avec des lasers haute énergie (aucun contact optique ne se produit).Pour les lasers Nd-YAG et les lasers Yb, il existe une gamme de produits allant du fondamental à la 4ème harmonique.
