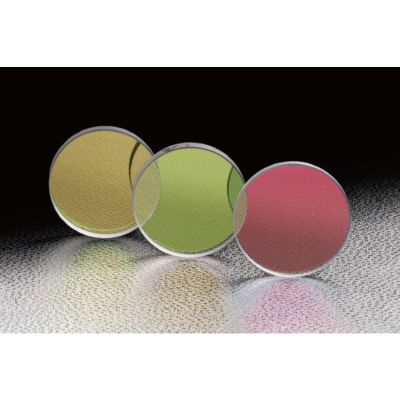

Plaque de ligne laser demi-miroir diamètre 50 mm 308-355 nm

PSMH-50C05-10-308/355

Skip to the beginning of the images gallery

Ils sont conçus pour diviser les faisceaux selon un rapport lumière réfléchie (R) : lumière transmise (T) de 1:2 ou 1:3. La surface arrière est revêtue d'un revêtement antireflet (AR). La surface arrière est revêtue d'un anti-reflet multicouche.

Details

◦Les demi-miroirs divisent le faisceau d'entrée en rapport de réflectance et de transmission de 1:1. Un séparateur de faisceau de R:T=1:1 est appelé "Half Mirror".
◦Toute perte des faisceaux d'entrée de ce produit est minimisée car les revêtements diélectriques n'ont pas de propriétés d'absorption. Cependant, le rapport d'entrée de la réflexion à la transmission dépend de la longueur d'onde, de la polarisation et de l'angle d'incidence du faisceau d'entrée.
◦Les séparateurs de faisceau à plaques présentent des déviations de faisceau lors de la transmission et des fantômes sur les réflexions de la surface arrière. Des substrats calés sont utilisés pour éviter les images fantômes.

Plus d’information

Plus d’information
Nom	Plaque de ligne laser demi-miroir diamètre 50 mm 308-355 nm
Poids	0.0350kgs
Standard Coatings Available	Non
Guide	Veuillez contacter notre division des ventes pour des produits personnalisés (personnalisés en termes de taille, de longueur d'onde ou de R:T, etc.). WEB Référence Catalogue Code/W3802 Nous proposons également des types à large bande, à large bande passante et en cube. Pour une garantie de l'erreur du front d'onde réfléchi ou de l'erreur du front d'onde transmis, veuillez contacter notre division des ventes avec vos demandes. Les types avec une forme en coin sont marqués d'une flèche sur le côté du substrat indiquant le point le plus épais du coin.
Remark	-
Attention	Si ces produits ne fonctionnent pas comme un demi-miroir, veuillez vérifier les caractéristiques de polarisation de la source lumineuse. Notez que le laser LD a une polarisation linéaire. La déviation du faisceau lors de la transmission d'un diviseur de faisceau incliné est plus importante que celle d'un diviseur de faisceau optiquement parallèle. La quantité de déviation du faisceau d'un diviseur de faisceau dépend de l'épaisseur du substrat, de la longueur d'onde ou de l'angle d'incidence du faisceau incident. Les courbes de transmission sont basées sur des mesures réelles et peuvent varier selon les lots de fabrication. La planéité de surface correspond à la distorsion de l'onde réfléchie sur la surface avant le revêtement. Veillez à porter des lunettes de protection laser lors de la vérification du trajet optique et du réglage de l'axe optique.
Design wavelength	308 - 355nm
Diameter φD	50mm
Image Label	Laser Line Plate Half Mirror 50mm Diameter 308-355nm
Material	Synthetic fused silica
Reflectance : Transmittance	T=Average 50±5%
Matériau	Silice fondue synthétique
Planéité de surface	λ/10( PSMH-157 est poli)
Revêtement	Surface avant ; Revêtement multicouche diélectrique Faces arrière ; Revêtement antireflet multicouche
Angle incident	45°
Rapport de divergence <br> (réflectance : transmittance)	1 : 1
Qualité de surface <br> (Rayures-Défauts)	10-5 (PSMH-157 ; 40-20)
Plage de longueurs d'onde	308-355nm
Diamètre φD	φ50mm
Épaisseur t	5 mm
Parallélisme<br>Angle de coin W	<5 ″
Réflexion R<br>Transmittance T	T= Moyenne 50±5 %
Seuil de dommage laser<sup>*</sup>	2J/cm²
Disponibilité	En stock
*Laser Pulse largeur ; 10ns , fréquence de répétition ; 20Hz

En stock

SKU

PSMH-50C05-10-308/355

468,00 €
