Goniomètre motorisé 1 axe (X/Y)

OSMS-G-X

Goniomètre motorisé 1 axe (X/Y)
En stock
SKU
OSMS-G-X
Les goniomètres motorisés de haute précision avec des voies de roulement intégrées offrent une rigidité, une précision et une durabilité supérieures. Leur mouvement fluide est idéal pour les ajustements fréquents d'angle.
custom product
Customize product
Filtres
Enabled filters :
Remove all filters
Nom Travel Capacité de charge Angle Range Delivery Prix Add to cart
i
Déplacement de la platine du goniomètre en acier motorisé ±14° (côté droit du moteur)

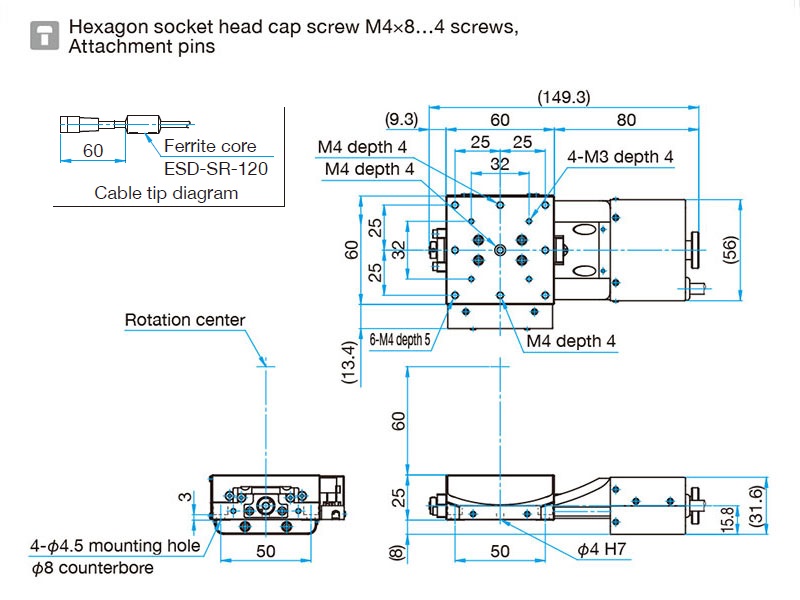

OSMS-60A60R
±14° 29.4N (3.0kg)
6-12 weeks
1 527,90 €
Type Modèle opposé
Déplacement ±14°
Taille de support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:246)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 25mm
Hauteur du centre de rotation 60±0.1mm
Précision de déviation du centre de rotation Dans φ0.01mm
Résolution (complète) environ 0.00293°/pulse
Résolution (Demi) environ 0,00146°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 10°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i
Déplacement de la platine du goniomètre en acier motorisé ±7° (côté gauche du moteur)

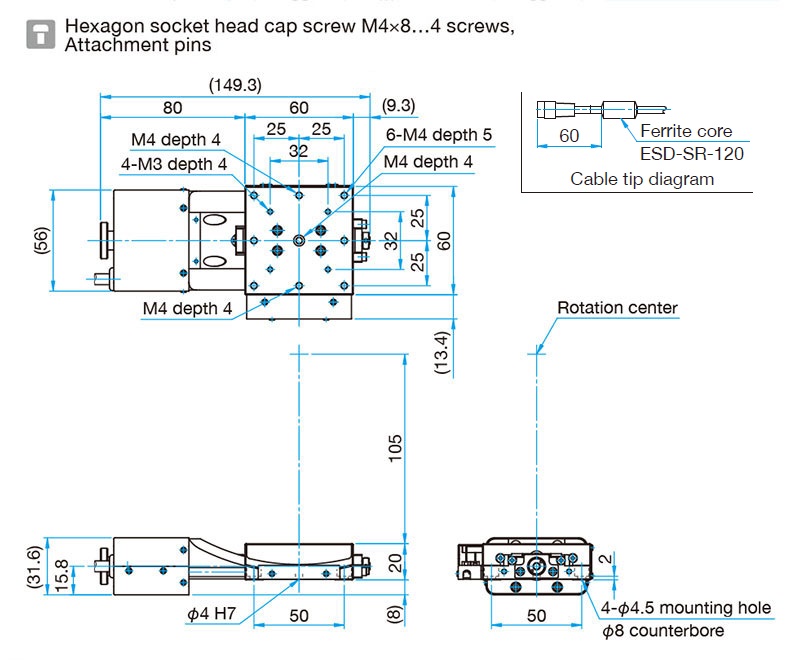

OSMS-60A105
±7° 29.4N (3.0kg)
3-5 days
1 527,90 €
Type Normal
Travel ±7°
Taille de l'support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:380)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 20mm
Hauteur du centre de rotation 105 ±0,1 mm
Précision de déviation du centre de rotation Dans φ0,01mm
Résolution (complète) environ 0.00198°/pulse
Résolution (Demi) environ 0,00095°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 6,6°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i

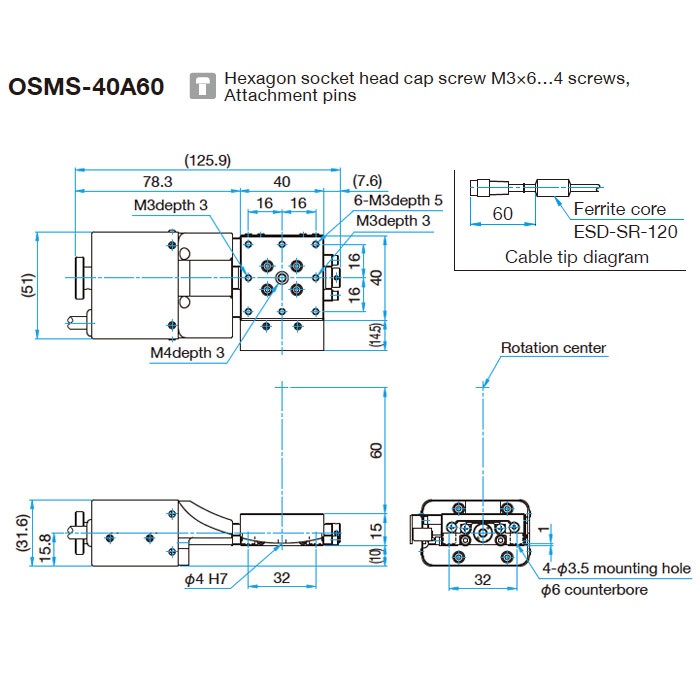

Déplacement de la platine du goniomètre en acier motorisé ±5° (côté gauche du moteur)
OSMS-40A60
±5° 19.6N (2.0kg)
6-12 weeks
1 399,70 €
Type Normal
Travel ±5°
Taille de l'support 40×40mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:332)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 15mm
Hauteur du centre de rotation 60 ±0,1 mm
Précision de déviation du centre de rotation Dans φ0,01mm
Résolution (complète) environ 0.00217°/pulse
Résolution (moitié) environ 0,00108°/pulse
Mouvement incrémentiel minimum (référence) 0,5 mdeg
Vitesse MAX 10°/sec
Capacité de charge 19.6N(2.0kgf)
Moment Rigidité / Roll 0.6″/N・cm
Moment Rigidité / Lacet 0.6″ /N・cm
Mouvement perdu 0.02°
Référence du capteur Micro photocapteur :GP1S092HCPIF(Sharp Corporation) : Capteur de limite
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur d'origine Aucun
i
Déplacement de la platine du goniomètre en acier motorisé ±4° (côté droit du moteur)

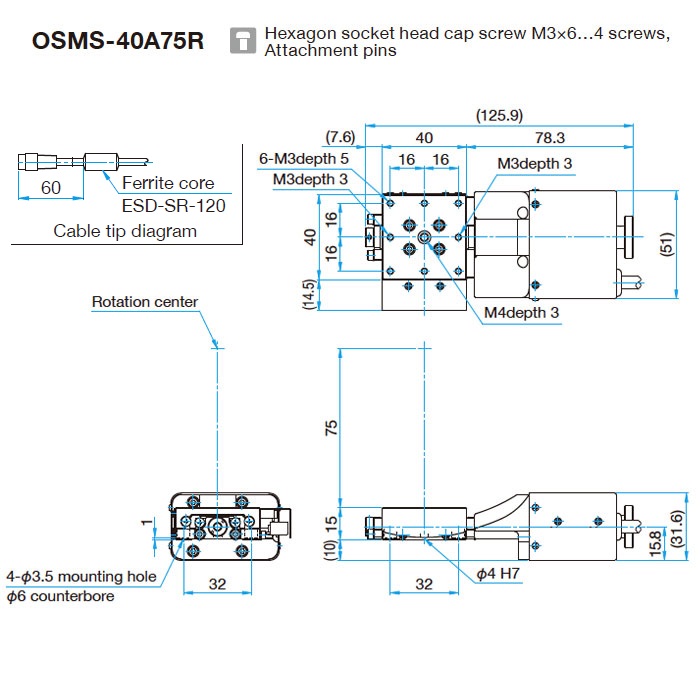

OSMS-40A75R
±4° 19.6N (2.0kg)
3-5 days
1 399,70 €
Type Modèle opposé
Travel ±4°
Taille de support 40×40mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:406)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 15mm
Hauteur du centre de rotation 75±0.1mm
Précision de déviation du centre de rotation Dans φ0.01mm
Résolution (complète) environ 0.00177°/pulse
Résolution (demi) environ 0,00089°/pulse
Mouvement incrémentiel minimum (référence) 0,5 mdeg
Vitesse MAX 8,9°/sec
Capacité de charge 19.6N(2.0kgf)
Moment Rigidité / Roll 0.6″/N・cm
Moment Rigidité / Lacet 0.6″ /N・cm
Mouvement perdu 0.02°
Référence du capteur Micro photocapteur :GP1S092HCPIF(Sharp Corporation) : Capteur de limite
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur d'origine Aucun
i
Déplacement de la platine du goniomètre en acier motorisé ±9° (côté gauche du moteur)

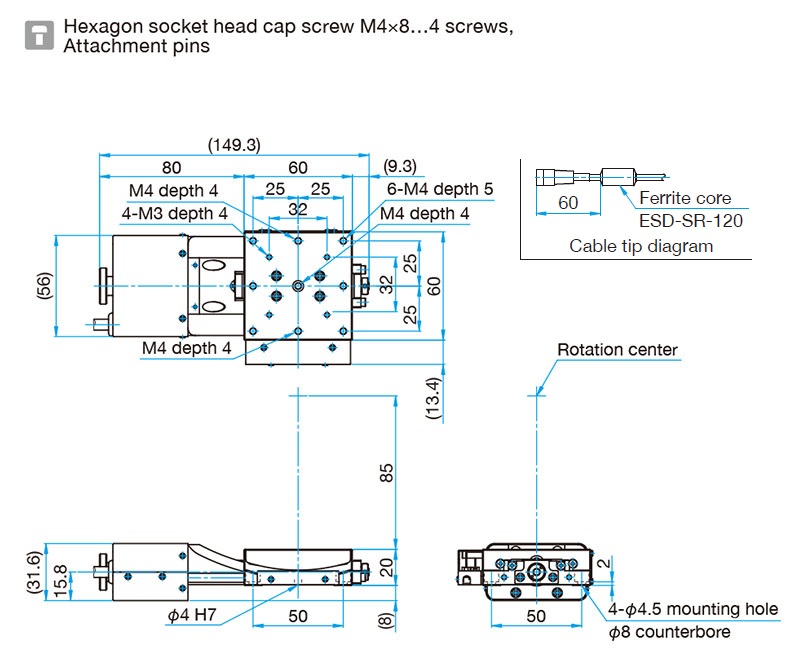

OSMS-60A85
±9° 29.4N (3.0kg)
3-5 days
1 527,90 €
Type Normal
Travel ±9°
Taille de l'support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:314)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 20mm
Hauteur du centre de rotation 85 ±0,1 mm
Précision de déviation du centre de rotation Dans φ0,01mm
Résolution (complète) environ 0.00229°/pulse
Résolution (Demi) environ 0,00115°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 8°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i

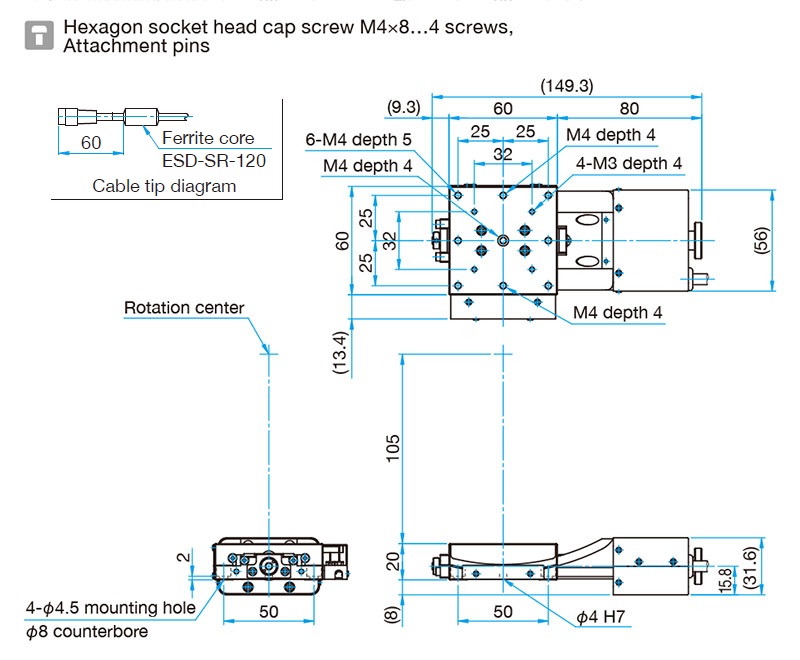

Déplacement de la platine du goniomètre en acier motorisé ±7° (côté droit du moteur)
OSMS-60A105R
±7° 29.4N (3.0kg)
3-5 days
1 527,90 €
Type Modèle opposé
Travel ±7°
Taille de l'support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:380)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 20mm
Hauteur du centre de rotation 105±0.1mm
Précision de déviation du centre de rotation Dans φ0.01mm
Résolution (complète) environ 0.00198°/pulse
Résolution (Demi) environ 0,00095°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 6,6°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i
Déplacement de la platine du goniomètre en acier motorisé ±5° (côté droit du moteur)

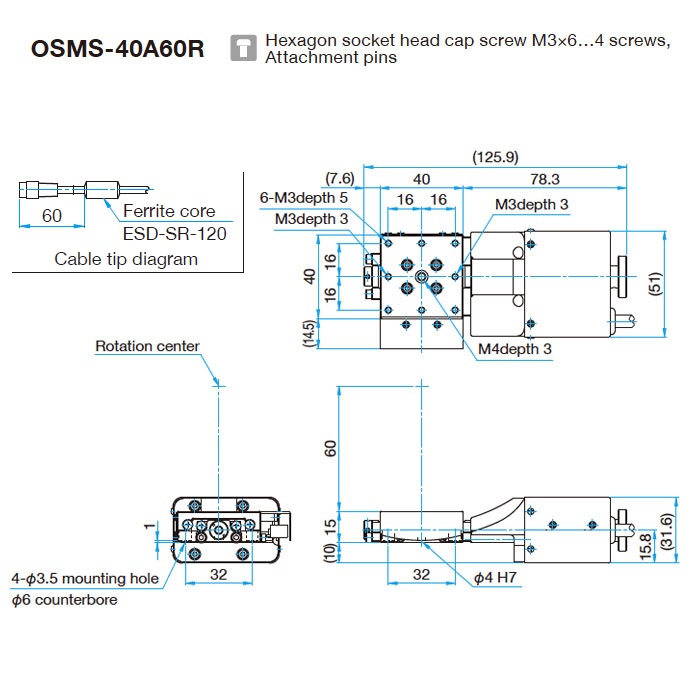

OSMS-40A60R
±5° 19.6N (2.0kg)
3-5 days
1 399,70 €
Type Modèle opposé
Travel ±5°
Taille de l'support 40×40mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:332)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 15mm
Hauteur du centre de rotation 60±0.1mm
Précision de déviation du centre de rotation Dans φ0.01mm
Résolution (complète) environ 0.00217°/pulse
Résolution (moitié) environ 0,00108°/pulse
Mouvement incrémentiel minimum (référence) 0,5 mdeg
Vitesse MAX 10°/sec
Capacité de charge 19.6N(2.0kgf)
Moment Rigidité / Roll 0.6″/N・cm
Moment Rigidité / Lacet 0.6″ /N・cm
Mouvement perdu 0.02°
Référence du capteur Micro photocapteur :GP1S092HCPIF(Sharp Corporation) : Capteur de limite
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur d'origine Aucun
i

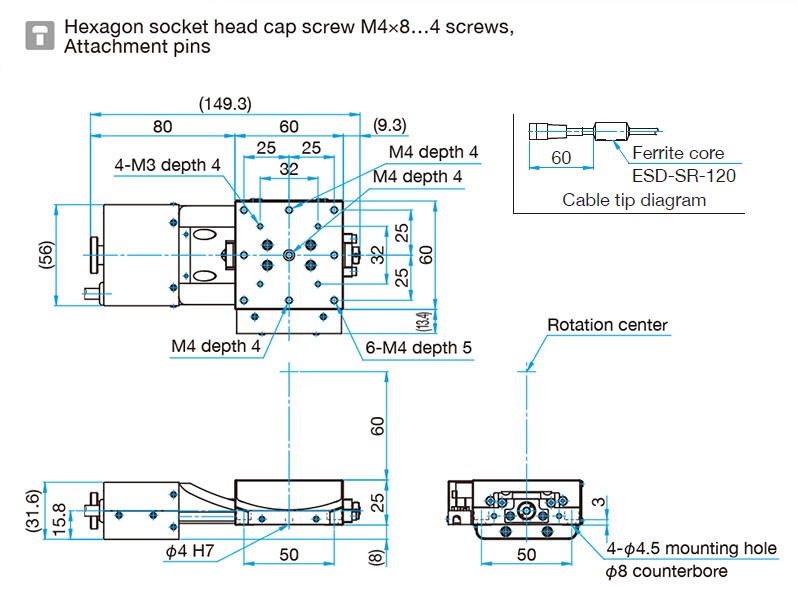

Déplacement de la platine du goniomètre en acier motorisé ±14° (côté gauche du moteur)
OSMS-60A60
±14° 29.4N (3.0kg)
3-5 days
1 527,90 €
Type Normal
Travel ±14°
Taille de l'support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:246)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 25mm
Hauteur du centre de rotation 60 ±0,1 mm
Précision de déviation du centre de rotation Dans φ0,01mm
Résolution (complète) environ 0.00293°/pulse
Résolution (Demi) environ 0,00146°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 10°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i
Déplacement de la platine du goniomètre en acier motorisé ±9° (côté droit du moteur)

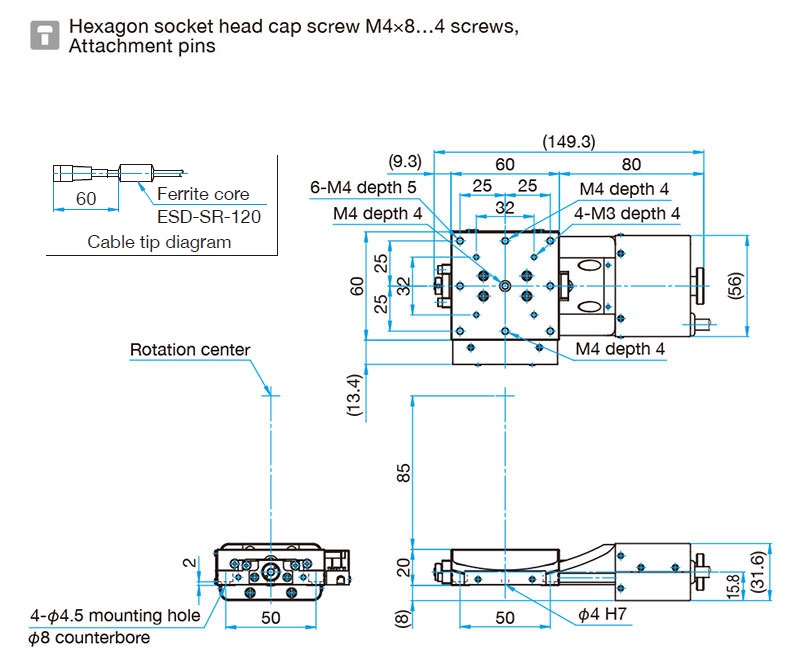

OSMS-60A85R
±9° 29.4N (3.0kg)
6-12 weeks
1 527,90 €
Type Modèle opposé
Travel ±9°
Taille de l'support 60×60mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:314)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 20mm
Hauteur du centre de rotation 85±0.1mm
Précision de déviation du centre de rotation Dans φ0.01mm
Résolution (complète) environ 0.00229°/pulse
Résolution (Demi) environ 0,00115°/pulse
Mouvement incrémentiel minimum (référence) 0,5mdeg
Vitesse MAX 8°/sec
Capacité de charge 29.4N(3.0kgf)
Moment Rigidité / Roll 0.3″/N・cm
Moment Rigidité / Lacet 0.3″ /N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCZ0F (Sharp Corporation) : Capteur de limite,capteur d'origine
Capteur de limite Équipé (NORMAL FERMÉ)
Capteur d'origine Équipé (NORMAL OUVERT)
i
Déplacement de la platine du goniomètre en acier motorisé ±4° (côté gauche du moteur)

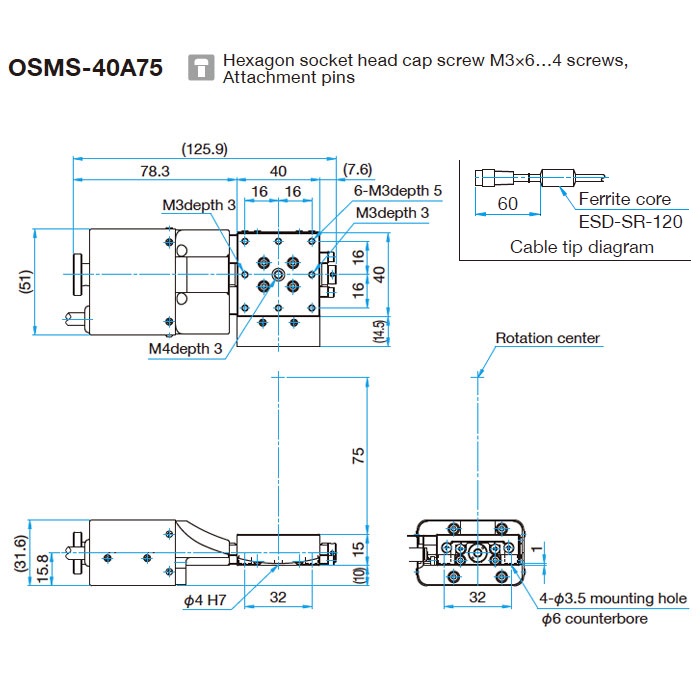

OSMS-40A75
±4° 19.6N (2.0kg)
6-12 weeks
1 399,70 €
Type Normal
Travel ±4°
Taille de l'support 40×40mm
Mécanisme de déplacement (taux de réduction) Engrenage à vis sans fin (1:406)
Matériau de support SUS440C durci par trempe
Finition Chrome super noir
Hauteur de support 15mm
Hauteur du centre de rotation 75 ±0,1 mm
Précision de déviation du centre de rotation Dans φ0,01mm
Résolution (complète) environ 0.00177°/pulse
Résolution (demi) environ 0,00089°/pulse
Mouvement incrémentiel minimum (référence) 0,5 mdeg
Vitesse MAX 8,9°/sec
Capacité de charge 19.6N(2.0kgf)
Moment Rigidité / Roll 0.6″/N・cm
Moment Rigidité / Lacet 0.6″ /N・cm
Mouvement perdu 0.02°
Référence du capteur Micro photocapteur :GP1S092HCPIF(Sharp Corporation) : Capteur de limite
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur d'origine Aucun
i

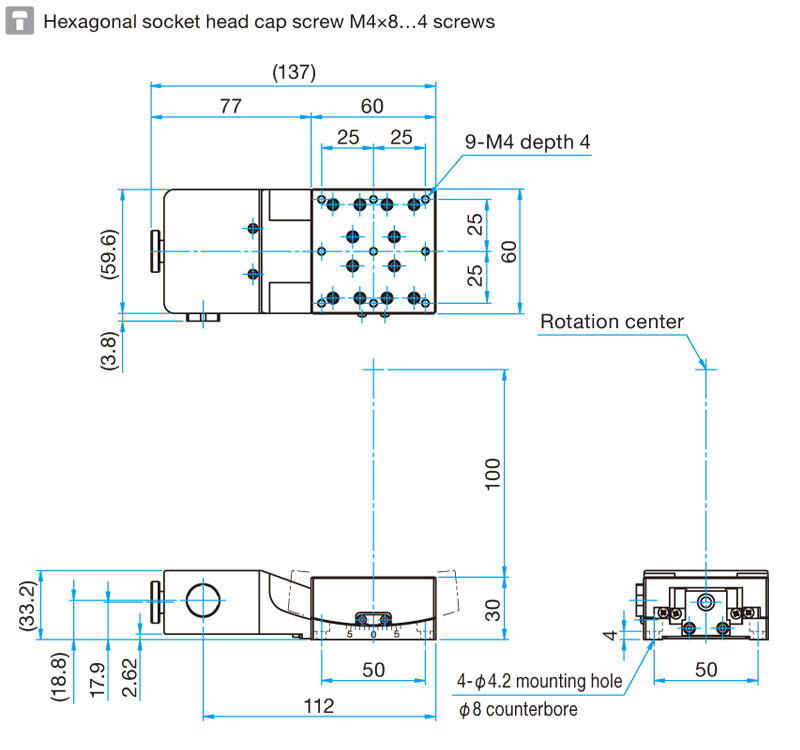

Déplacement de la platine du goniomètre en aluminium motorisé ± 5 °
SGSP-60A100
24.5N (2.5kg) ±5°
3-5 days
1 577,10 €
Plage d'angle ±5°
Taille de la support 60×60mm
Coulisse de positionnement Rouleau croisé
Mécanisme de déplacement Ver et roue à vis sans fin
Matériau de la support
Finition Anodisé noir
Hauteur de support 30mm
Hauteur du centre de rotation 100mm
Précision de déviation du centre de rotation φ0.05mm
Résolution (complète ) environ 0,001°/pulse
Résolution (Demi) environ 0.0005°/pulse
Mouvement incrémentiel minimum (refurence) 0.5mdeg
Vitesse MAX 6°/sec
Répétabilité de position ±0.004°
Capacité de charge 24.5N(2.5kgf)
Raideur du moment 1″/N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCPI(Sharp Corporation)
Capteur d'origine Aucun
Capteur d'origine de proximité Aucun
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur limite
i

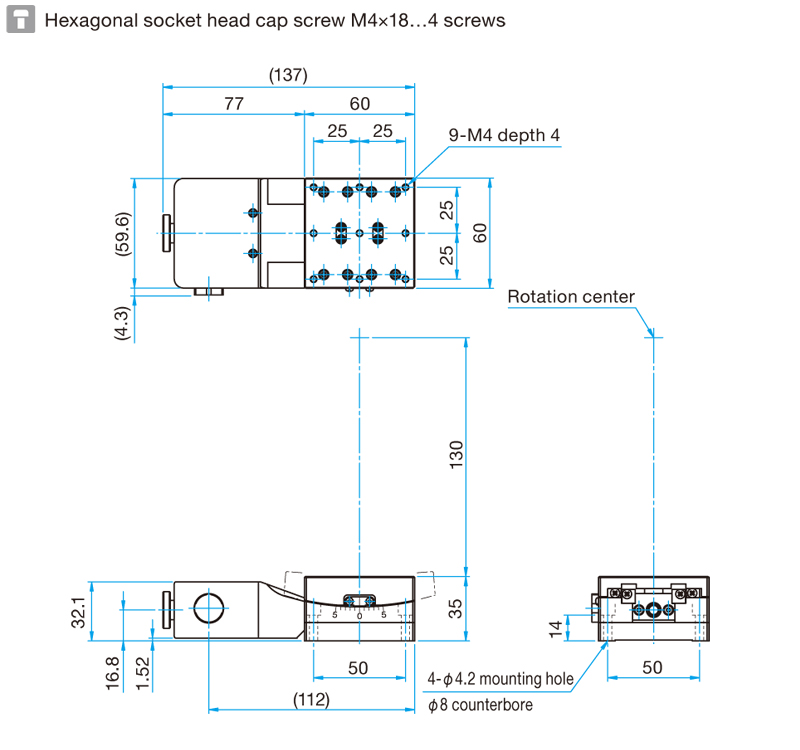

Déplacement de la platine du goniomètre en aluminium motorisé ±4°
SGSP-60A130
24.5N (2.5kg) ±4°
6-12 weeks
1 577,10 €
Gamme d'angle ±4°
Taille de la support 60×60mm
Coulisse de positionnement Rouleau croisé
Mécanisme de déplacement Ver et roue à vis sans fin
Matériau de la support
Finition Anodisé noir
Hauteur de support 35mm
Hauteur du centre de rotation 130mm
Précision de déviation du centre de rotation φ0.05mm
Résolution (complète ) environ 0,001°/pulse
Résolution (Demi) environ 0.0005°/pulse
Mouvement incrémentiel minimum (refurence) 0.5mdeg
Vitesse MAX 6°/sec
Répétabilité de position ±0.004°
Capacité de charge 24.5N(2.5kgf)
Raideur du moment 1″/N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCPI(Sharp Corporation)
Capteur d'origine Aucun
Capteur d'origine de proximité Aucun
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur limite
i

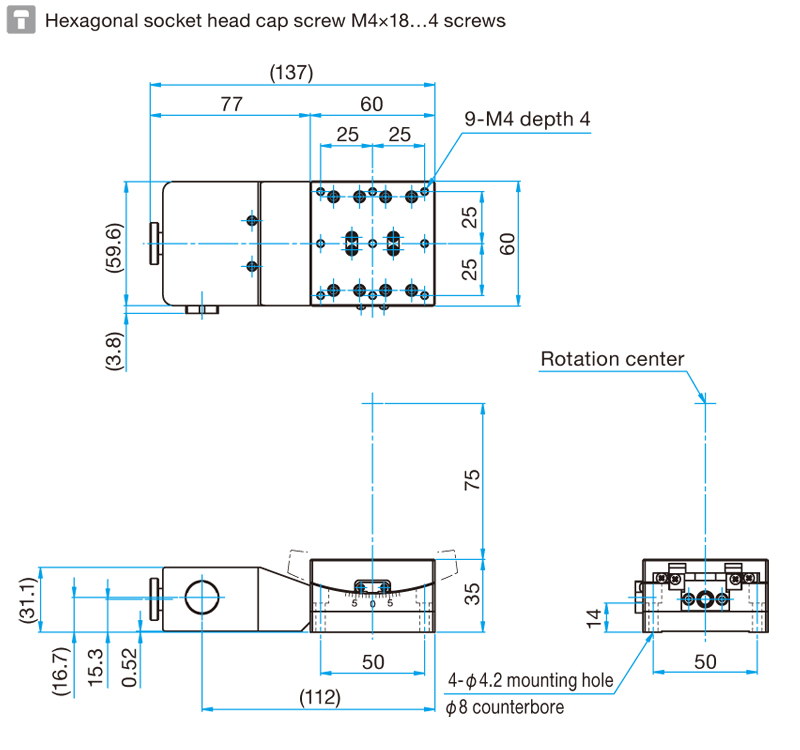

Déplacement de la platine du goniomètre en aluminium motorisé ± 7 °
SGSP-60A75
24.5N (2.5kg) ±7°
3-5 days
1 577,10 €
Plage d'angle ±7°
Taille de la support 60×60mm
Coulisse de positionnement Rouleau croisé
Mécanisme de déplacement Ver et roue hélicoïdale
Matériau de la support
Finition Anodisé noir
Hauteur de support 35mm
Hauteur du centre de rotation 75mm
Précision de déviation du centre de rotation φ0.05mm
Résolution (complète ) environ 0,002°/pulse
Résolution (moitié) environ 0.001°/pulse
Mouvement incrémentiel minimum (refurence) 0.5mdeg
Vitesse MAX 6°/sec
Répétabilité de position ±0.004°
Capacité de charge 24.5N(2.5kgf)
Raideur du moment 1″/N・cm
Mouvement perdu 0.02°
Numéro de pièce du capteur Micro capteur photo : GP1S092HCPI(Sharp Corporation)
Capteur d'origine Aucun
Capteur d'origine de proximité Aucun
Capteur de limite Équipé (FERMETURE NORMALE)
Capteur limite

You must be logged in to ask questions

◦Les chemins de roulement à contact étendu sont usinés directement dans le corps principal, réduisent le nombre de pièces et le temps d'assemblage, ce qui les rend très durables et rentables.
◦Les broches de fixation (accessoires) sont idéales pour le positionnement lors de l'assemblage dans l'axe αβ ou le montage sur divers instruments ou appareils.

We detect that you are accessing the website from a different region. You will be redirected to a local version of OptoSigma.
