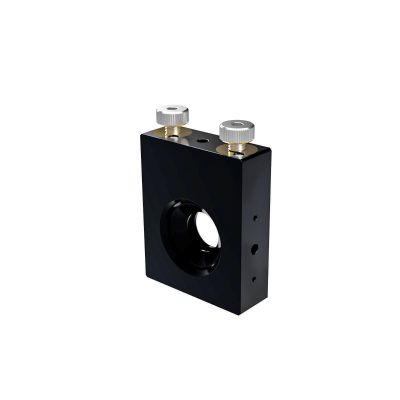

Support séparateur de faisceau à cardan à contrôle vertical avec boutons pour optique 15 mm
BSHL-15-2
×
Ces supports verticaux sont idéaux pour les petits entretoises en raison de leur conception mince et de leur réglage vertical. Ils peuvent être positionnés à proximité les uns des autres, ce qui réduit la taille du système optique.
◦Il existe deux types, l'un est équipé de boutons sur le dessus (BSHL-2), et l'autre est sans boutons et ajusté par une clé hexagonale (BSHL-TF).
◦Ce produit offre une grande ouverture claire du faisceau transmis même si le séparateur de faisceau est placé à 45 degrés.
◦La conception du cardan maintient la position centrale du miroir même lorsqu'il est ajusté avec précision.
◦Les vis de réglage peuvent être fixées avec les vis de serrage à l'arrière des supports.
◦ Deux trous de montage M4 sont également fournis des deux côtés pour monter le support horizontalement.
◦Ce produit offre une grande ouverture claire du faisceau transmis même si le séparateur de faisceau est placé à 45 degrés.
◦La conception du cardan maintient la position centrale du miroir même lorsqu'il est ajusté avec précision.
◦Les vis de réglage peuvent être fixées avec les vis de serrage à l'arrière des supports.
◦ Deux trous de montage M4 sont également fournis des deux côtés pour monter le support horizontalement.
| Nom | Support séparateur de faisceau à cardan à contrôle vertical avec boutons pour optique 15 mm |
|---|---|
| Poids | 0.0600kgs |
| Guide |
|
| Attention |
|
| Image Label | Vertical Control Gimballed Beamsplitter Holder with Knobs for 15mm Optic |
| Diameter | 15mm |
| Boutons | Avec boutons |
| Diamètre de l'optique compatible | φ15mm |
| Épaisseur de l'optique compatible | 1 - 3mm |
| 45° Incidence Diamètre du faisceau réfléchi | φ8.4mm |
| 45 ° Diamètre du faisceau de transmission central d'incidence | φ4.13mm |
| Plage de réglage fin /Tilt | ±1.5° |
| Plage de réglage fin /Rotation | ±1.2° |
| Résolution de réglage fin /Tilt | |
| Résolution de réglage fin /Rotation | 0.6°/rotation |
En stock
SKU
BSHL-15-2
202,80 €
Customize product
Ces supports verticaux sont idéaux pour les petits entretoises en raison de leur conception mince et de leur réglage vertical. Ils peuvent être positionnés à proximité les uns des autres, ce qui réduit la taille du système optique.
