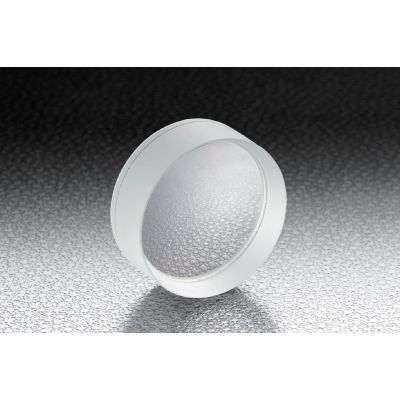

Lentille achromatique négative diamètre 25 mm -99,94 longueur focale

DL-25-100NM

Skip to the beginning of the images gallery

Il s'agit d'une lentille achromatique ayant une longueur focale négative. En associant deux lentilles avec des dispersions d'indice de réfraction différentes, on peut réduire la sphéricité de la lentille et les aberrations sphériques et chromatiques.

Details

◦Il est optimisé que le décalage de distance focale soit faible dans la plage de lumière visible, l'aberration est minimisée.
◦Il peut s'agir d'un extenseur de faisceau de type Galileo en combinaison avec une lentille achromatique avec une distance focale du positif.

Plus d’information

Plus d’information
Nom	Lentille achromatique négative diamètre 25 mm -99,94 longueur focale
Poids	0.0050kgs
Standard Coatings Available	Non
Guide	Pour des longueurs focales personnalisées et des tailles de diamètre qui ne sont pas répertoriées en ligne ou dans notre catalogue, veuillez contacter notre division des ventes.
Remark	-
Attention	Il y a une direction à suivre avec la lentille de Fresnel. La surface qui est traitée est équivalente à une surface convexe. Lorsqu'elle est utilisée avec un laser, étant donné que de la lumière diffractée est générée dans la structure en escalier, une partie de la lumière peut également fuir autour du point focal. Les caractéristiques de la lentille sont obtenues dans la plage de φ50mm, mais l'exactitude de la longueur focale n'est pas garantie en dehors de la plage de l'ouverture claire. Si vous frottez vigoureusement la surface traitée de la lentille de Fresnel, les performances peuvent se dégrader. Veuillez ne pas toucher directement la surface. En cas d'exposition à une température élevée de 80°C ou plus, la lentille peut se déformer et les performances peuvent être gravement dégradées. Veuillez ne pas utiliser de solvants organiques tels que l'acétone et le chloroforme, qui peuvent dissoudre et endommager la structure en escalier. Au moment de la livraison, la lentille est fournie avec une feuille de protection fixée à la surface. Veuillez retirer cette feuille protectrice avant utilisation.
Image Label	Negative Achromatic Lens 25mm Diameter -99.94 Focal Length
Diameter φD	25mm
Longueur focale	−53.09ｍm
Matériau	N-BAF10, N-SF10
Longueur d'onde de conception	486.1nm, 546.1nm, 656.3nm
Revêtement	Revêtement antireflet
Ciment	Adhésif durci aux ultraviolets
Qualité de surface (Rayures-Défauts)	40-20
Diamètre φD	φ25mm
Focal longueur f	−99,94ｍm
Épaisseur du bord te	5,9ｍm
Épaisseur du centre tc	4,6ｍm
Longueur focale arrière fb	−102.32ｍm
Centrage	<3′

En stock

SKU

DL-25-100NM

87,10 €

Lentille achromatique négative diamètre 25 mm -99,94 longueur focale
