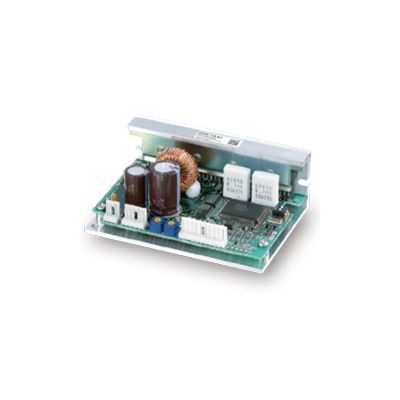

Mikroschritt-Treiber-CMOS-Eingang
SG-514MSC
Der Motorschrittwinkel kann durch externes Signal auf 16 verschiedene Teilungen von 1 bis 250 Teilungen eingestellt werden.
Verwendbarer Motor ist ein 5-Phasen-Schrittmotor mit 0,3 bis 1,4 A/Phase.
Antriebsstrom und Stoppzeitstrom kann mit RUN eingestellt werden und STOP-Knöpfe.
Verwendbarer Motor ist ein 5-Phasen-Schrittmotor mit 0,3 bis 1,4 A/Phase.
Antriebsstrom und Stoppzeitstrom kann mit RUN eingestellt werden und STOP-Knöpfe.
-
| Name | Mikroschritt-Treiber-CMOS-Eingang |
|---|---|
| Gewicht | 0.2000kgs |
| Leitfaden |
|
| Achtung | - |
| Image Label | Micro-step Driver CMOS Input |
| Teilname | Mikroschritt Driver |
| Antriebsmotor | 5-Phasenschrittmotor |
| Drive System | Bipolarer Konstantstrom-Pentagon-Antrieb |
| Fahrstrom | 0.3 − 1.4A/phase |
| Anregungssystem | Mikroschritt |
| Anzahl der Divisionen | 16 Typen (1, 2, 2.5, 5, 8, 10, 20, 25, 40, 50, 80, 100, 125, 200, 250) |
| Input Signal | 2 Uhreingabemethode |
| Eingangslogik | C-MOS equivalent negative logic input |
| max. Reaktionshäufigkeit | 500kpps |
| Auto Current Down OFF Eingang | - |
| Motorische Anregung OFF Input | Ausgestattet |
| Mikroschritt-Auswahleingabe | 4 bit signal input |
| Ursprungserregungs-Timing-Ausgang | Ausgestattet |
| Input Stromspannung |
For motor drive : DC24 − 36V ±10% 2A oder niedriger For logic : DC5V ±5% 0.1A oder niedriger |
| Betriebstemperaturbereich | 0 − 40°C |
| Außenmaße | (W)91×(H)36×(D)70mm |
Auf Lager
SKU
SG-514MSC
207,40 €
Customize product
Der Motorschrittwinkel kann durch externes Signal auf 16 verschiedene Teilungen von 1 bis 250 Teilungen eingestellt werden.
Verwendbarer Motor ist ein 5-Phasen-Schrittmotor mit 0,3 bis 1,4 A/Phase.
Antriebsstrom und Stoppzeitstrom kann mit RUN eingestellt werden und STOP-Knöpfe.
Verwendbarer Motor ist ein 5-Phasen-Schrittmotor mit 0,3 bis 1,4 A/Phase.
Antriebsstrom und Stoppzeitstrom kann mit RUN eingestellt werden und STOP-Knöpfe.
