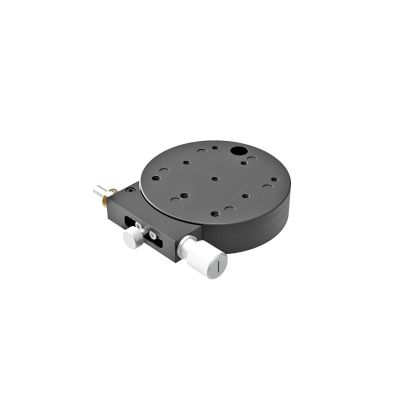

90mm Durchmesser, Messing, Kreuzrollenlager Rotation Stage, Manuelle 360-Grad-Drehung, +/-5 Deg-Fein-Einstellung, Sechskantschraubenantrieb, M4 Gewinde
KSPB-906FP-M6
×
Drehtische mit niedrigem Profil bieten eine Grobdreheinstellung von 360° und eine Feineinstellung (entweder mit einem Mikrometerkopf oder einer Feingewindeschraube).
Drehen Sie die obere Tischplatte direkt zur Grobeinstellung, klemmen Sie dann die Kupplungsschraube fest und verwenden Sie den Mikrometerkopf oder Feingewindeschraube (±5°) zur Feineinstellung.
Drehen Sie die obere Tischplatte direkt zur Grobeinstellung, klemmen Sie dann die Kupplungsschraube fest und verwenden Sie den Mikrometerkopf oder Feingewindeschraube (±5°) zur Feineinstellung.
| Name | 90mm Durchmesser, Messing, Kreuzrollenlager Rotation Stage, Manuelle 360-Grad-Drehung, +/-5 Deg-Fein-Einstellung, Sechskantschraubenantrieb, M4 Gewinde |
|---|---|
| Gewicht | 1.3000kgs |
| Leitfaden |
|
| Achtung | - |
| Image Label | Rotation Stage Brass 90mm with 360 Degree Course Adjustment and 10 Degree Fine Pitch Screw Adjustment and Lockable with Metric M6 Holes |
| Achsengröße | φ90mm |
| Rotationsbereich | Grob:360° Fein:±5° |
| Ladekapazität | 147N (15.0kg) |
| Befestigungsgewinde | M6 |
| Tischgröße | φ90mm |
| Rotation Range | Grob:360° Fein:±5° |
| Skala Lesbare Auflösung | 5′ |
| Mikrometer-lesbare Auflösung | - |
| Guide-Methode | Gekreuzte Walze |
| Primärmaterial | Messing |
| Ende | Superschwarzes Chrom |
| Nutzlast | 147N(15.0kgf) |
| max. Momentkapazität | 5.0N･m |
| Momentensteifigkeit | 0.2″/N･cm |
| Parallelität | 50μm |
| Exzentrizität | 20μm |
| Flattern | 20μm |
Auf Lager
SKU
KSPB-906FP-M6
413,80 €
Customize product
Drehtische mit niedrigem Profil bieten eine Grobdreheinstellung von 360° und eine Feineinstellung (entweder mit einem Mikrometerkopf oder einer Feingewindeschraube).
Drehen Sie die obere Tischplatte direkt zur Grobeinstellung, klemmen Sie dann die Kupplungsschraube fest und verwenden Sie den Mikrometerkopf oder Feingewindeschraube (±5°) zur Feineinstellung.
Drehen Sie die obere Tischplatte direkt zur Grobeinstellung, klemmen Sie dann die Kupplungsschraube fest und verwenden Sie den Mikrometerkopf oder Feingewindeschraube (±5°) zur Feineinstellung.
