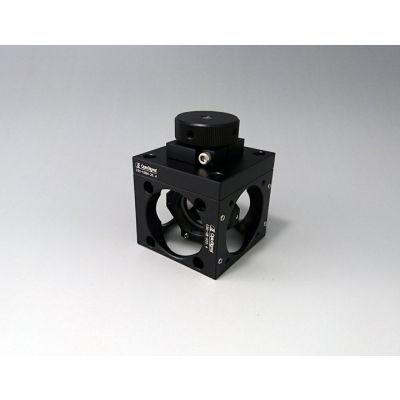

Cage Kardanische Spiegelhalterung
C30-CGBH-25.4
×

Ein würfelartiges Gelenk, in dem in vier Richtungen Stangen gelagert sind und in dessen Innenen ein kardanisch aufgehängter Spiegelhalter angeordnet ist.
Durch Einbau eines Strahlteilers kann man ein Michelson-Interferometer aufbauen.
Durch Einbau eines Strahlteilers kann man ein Michelson-Interferometer aufbauen.
◦ Spiegelhalter werden von vier (oder drei) Stangen (Käfigen) getragen. Außerdem kann der Spiegelhalter die optische Achse und den Käfig in zwei Teile teilen oder um 90 Grad klappen.
◦ Das Käfigsystem hat keine Unterscheidung von oben, unten, links und rechts.Daher ist es möglich, den Halter in verschiedenen Ausrichtungen anzuordnen, was praktischist, um ein dreidimensionales optisches System zu konstruieren.
◦ Das Käfigsystem hat keine Unterscheidung von oben, unten, links und rechts.Daher ist es möglich, den Halter in verschiedenen Ausrichtungen anzuordnen, was praktischist, um ein dreidimensionales optisches System zu konstruieren.
| Name | Cage Kardanische Spiegelhalterung |
|---|---|
| Gewicht | 0.1500kgs |
| Leitfaden |
|
| Achtung |
|
| Image Label | Cage Gimbal Mirror Mount |
| Primärmaterial | Aluminium |
| Führungsstangendurchmesser (Abstand zwischen Stangen) | φ6mm (30x30mm) |
| Durchmesser kompatibler Optiken | φ25mm, φ25.4mm |
| Kompatible Optikdicke | 1.5 - 5mm |
| Freie Apertur | φ22mm |
| Transmitted Beam Freie Apertur<br> (45°Incidence) | φ10.8mm(at t=3mm) |
| Einstellungsgrad /Tilt | ±4° |
| Einstellungsgrad /Rotation | 360° |
Auf Lager
SKU
C30-CGBH-25.4
198,00 €
Ein würfelartiges Gelenk, in dem in vier Richtungen Stangen gelagert sind und in dessen Innenen ein kardanisch aufgehängter Spiegelhalter angeordnet ist.
Durch Einbau eines Strahlteilers kann man ein Michelson-Interferometer aufbauen.
Durch Einbau eines Strahlteilers kann man ein Michelson-Interferometer aufbauen.
