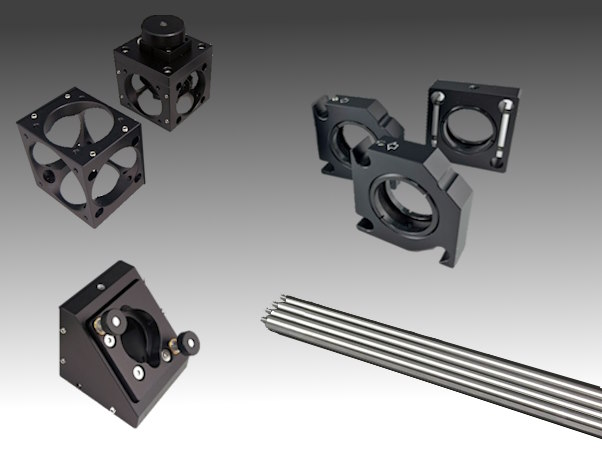

Die Käfigsysteme von OptoSigma sind in drei (3) Standardgrößen erhältlich, P16 (Durchmesser: 4-mm-Stäbe, 16-mm-Abstand zwischen den Stäben), P30 (Durchmesser: 6-mm-Stäbe, 30-mm-Abstand zwischen den Stäben) und P60 (Durchmesser: 6 mm Stäbe, 60 mm Abstand zwischen den Stäben). Unsere Systeme sind mit Industriestandards kompatibel, aber unsere Absicht war es, Käfigsysteme zu entwickeln und zu bauen, die stabiler und genauer sind als andere auf dem heutigen Markt. Ein einzigartiges Merkmal ist die Möglichkeit, einzelne Komponenten zu platzieren und zu entfernen, indem Sie sie an Ort und Stelle einklicken. Dies ist nur möglich, wenn 3 Stangen verwendet werden. Das ist einzigartig und praktisch. Sie können dann die 4. Stange hinzufügen, um die Montage abzuschließen. Eine große Auswahl an Zubehör und Adaptern ist für die Integration in optische Setups mit Montagepfosten oder Linsentuben erhältlich. Optikhalter und Zubehör werden von vier (4) starren Stahlstangen (Käfig) getragen, um optische Komponenten entlang einer gemeinsamen optischen Achse zu montieren. Darüber hinaus können die Optikhalter die optische Achse und den Cage in zwei Teile teilen oder auf 90 Grad klappen. Das Käfigsystem kennt keine Ausrichtungsunterschiede. Daher ist es möglich, die Halter in verschiedenen Ausrichtungen zu platzieren, was praktisch ist, um ein dreidimensionales optisches System zu konstruieren. Benötigen Sie Hilfe beim Spezifizieren von Komponenten? Unsere Vertriebsingenieure stehen bereit. Kontaktieren Sie uns jederzeit.


Leitfaden für optische Cage-Systeme


Was ist ein optisches Cage-System?

Ein optisches Cage-System unterscheidet sich von einem normalen optischen System, das auf einem optischen Labortisch aufgebaut ist. (Als Referenz dient der optische Labortisch.)

was ist das

Das Cage-System ist auf vier Stangen aufgebaut. (Als Referenz dient die optische Achse.)

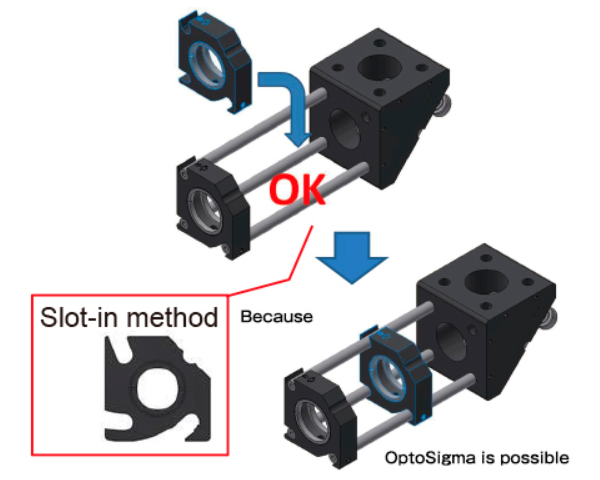

Produkteigenschaften: Slot-in-Methode

slot in

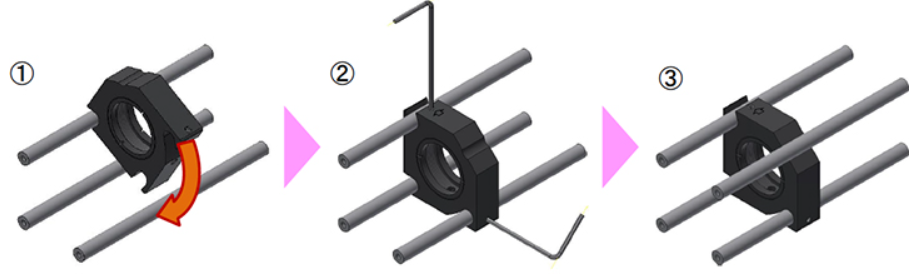

Wie wird die seitlich einschiebbare Halterplatte befestigt?
wie befestigen
  1. Drehen Sie die Halterplatte unter Verwendung der Stange als Drehpunkt. (Ein Pfeil auf der Halterplatte zeigt den Drehpunkt an.)
  2. Stellen Sie sicher, dass die beiden Stangen am Ende des Schlitzes in der Halterplatte einrasten.
    Durch Anziehen der Stellschrauben wird die Halterplatte an der Stange (Cage) fixiert.
  3. Durch Anbringen der vierten Stange kann die Halterplatte entlang der Stange verschoben werden, ohne dass sie sich löst.

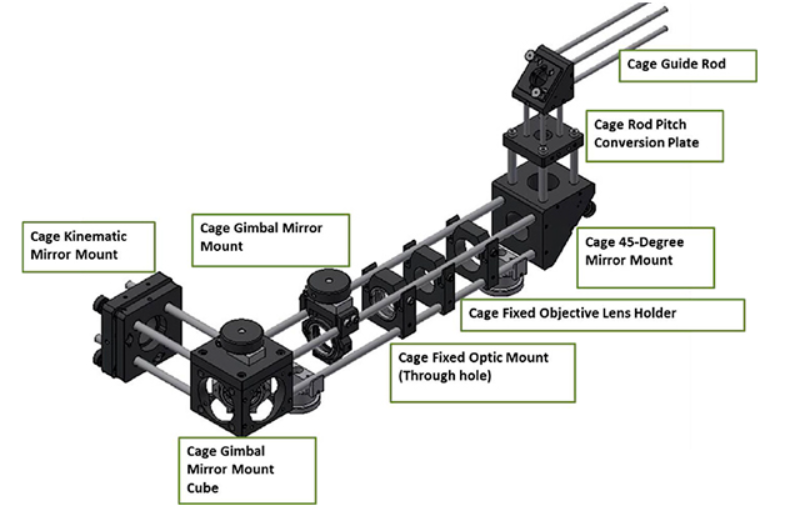

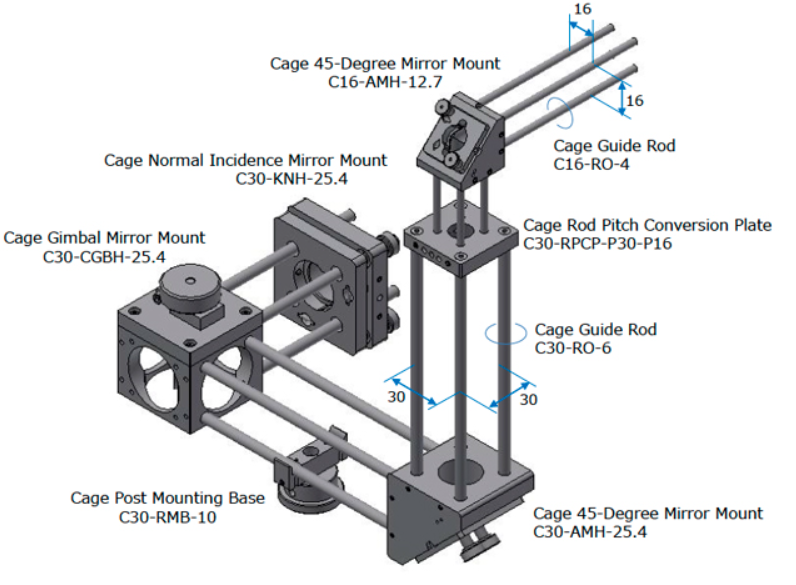

Beispiel für eine 3D-Konfiguration des Cage-Systems
beispiel

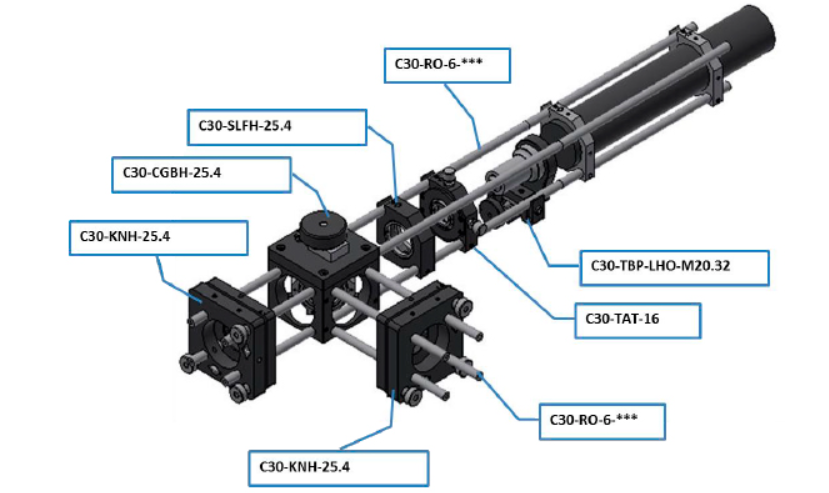

Beispiel für Interferometereinheit ①

interferometer beispiel 1

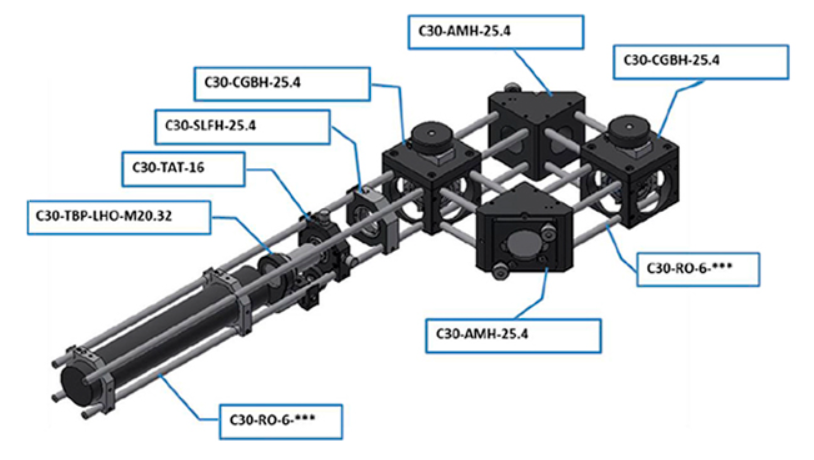

Beispiel für Interferometereinheit ②

interferometer beispiel 2

Produktvorstellung ①

produktvorstellung 1

Produktvorstellung ②

produktvorstellung 2
